DIBUJO ISOMETRICO

DIBUJO ISOMETRICO

Una proyeccion  isométrica es un método gráfico de representación, más específicamente una axonometrica cilíndrica ortogonal Constituye una representación visual de un objeto tridimensional en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las dimensiones paralelas a dichos ejes se miden en una misma escala.

El término isométrico proviene del idioma griego: "igual medida", ya que la escala de medición es la misma en los tres ejes principales (x, y, z).

La isometria es una de las formas de proyección utilizadas en dibujo tecnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano.La isometría determina una dirección de visualización en la que la proyección de los ejes coordenados x, y, z conforman el mismo ángulo, es decir, 120º entre sí. Los objetos se muestran con una rotación del punto de vista de 45º en las tres direcciones principales (x, y, z).

Esta perspectiva puede visualizarse considerando el punto de vista situado en el vértice superior de una habitación cúbica, mirando hacia el vértice opuesto. los ejes x e y son las rectas de encuentro de las paredes con el suelo, y el eje z, el vertical, el encuentro de las paredes. En el dibujo, los ejes (y sus líneas paralelas), mantienen 120º entre ellos.

En perspectiva isométrica se suele utilizar un coeficiente de reducción de las dimensiones equivalente a 0,83. El dibujo isométrico puede realizarse sin reducción, a escala 1:1 o escala natural, y los segmentos del dibujo paralelos a los ejes, se corresponderán con las del objeto.

Dentro del conjunto de proyecciones axonométricas o cilíndricas, existen otros tipos de perspectiva, que difieren por la posición de los ejes principales, y el uso de diferentes coeficientes de reducción para compensar las distorsiones visuales.

En el diseño y el dibujo técnico

En diseño industrial se representa una pieza desde diferentes puntos de vista, perpendicular a los ejes coordenados naturales. Una pieza con movimiento mecánico presenta en general formas con ejes de simetría o

caras planas. Tales ejes, o las aristas de las caras, permiten definir una proyección ortogonal.

Se puede fácilmente dibujar una perspectiva isométrica de la pieza a partir de tales vistas, lo que permite mejorar la comprensión de la forma del objeto

En arquitectura

.Eugène Viollet-le-Duc utilizó este sistema en muchos dibujos de sus edificios, evitando acentuar la importancia de unos volúmenes sobre otros e independizándose del punto de vista del observador.

La perspectiva de este dibujo del castillo no es isométrica, si así lo fuera, las torres del castillo estarían dibujadas con la misma altura y diámetro, además las líneas de cumbreras de los tejados serían paralelas entre si, formando un rombo o romboide

EJES UTILIZADOS EN EL DIBUJO ISOMÉTRICO

 La base del dibujo isométrico es un sistema de tres ejes que se llaman "ejes isométricos"que representan a las tres aristas de un cubo, que forman entre sí ángulos de 120°



a)    LÍNEAS ISOMÉTRICAS

 Son aquellas líneas que son paralelas a cualquiera de los tres ejes isométricos

 b)LÍNEAS NO ISOMÉTRICAS

Son aquellas líneas inclinadas sobre las cuales no se pueden medir distancias verdaderas; estas líneas cuando se encuentran presente en un dibujo isométrico no se hallan ni a lo largo de los ejes ni son paralelas a los mismos.

Además las líneas no isométricas se dibujan tomando como puntos de referencia otros puntos pertenecientes a líneas isométricas

MODELOS REALIZADOS EN EL DIBUJO ISOMÉTRICO

 - Dibujo isométrico de un cuadrado

 -Dibujo isométrico de una circunferencia

 -Dibujo isométrico de un arco

 -Dibujo isométrico de un sólido irregular

LETRA TECNICA

LETRA TECNICA



Los textos de planos o rótulos deben contribuir a la sensación de precisión, claridad y limpieza que debe tener toda representación gráfica. Existe una técnica para dibujar letras y números, por lo tanto, independientemente de la caligrafía personal, se puede lograr una ‘caligrafía técnica’ aceptable, imitando los modelos normalizados y adoptando técnicas adecuadas de dibujo. La habilidad de dibujar buenas letras, con velocidad se desarrolla con la práctica

La clase de letra más usada corrientemente es la gótica comercial, a base de trazo simple. Las letras pueden ser mayúsculas o de caja alta y minúsculas o de caja baja, ambas a base de tipo inclinado o vertical. En algunas empresas se emplea exclusivamente el tipo vertical; en otras el tipo inclinado. Y, finalmente, algunas veces emplean letras verticales para los títulos y letras inclinadas para dimensiones y notas, u otras combinaciones. El delineante que quiere ocupar una plaza en alguna empresa habrá de adaptarse a la costumbre de la misma.
El estudio y la práctica dan el dominio perfecto de la forma y dimensiones de cada letra. Períodos cortos de práctica, pero frecuentes, dan maestría en el rotulado. Finalmente hay que combinar las letras uniformemente para obtener palabras fáciles de leer.

 Rectas de guía. Para conseguir letras uniformes, deben trazarse líneas de guía que delimitaran la altura de las letras. Estas líneas serán de trazo muy fino y a lápiz. La distancia entre líneas de letras se toma generalmente de media vez a vez y media la altura de las mayúsculas.Se empieza señalando la altura de las mayúsculas en la primera línea, y a continuación se pone en el compás de puntas secas la distancia escogida entre bordes inferiores de letras, marcando de esta manera dichos bordes inferiores. Haciendo lo mismo con los bordes superiores, tendremos situadas las líneas de guía que necesitamos.La práctica de escritura de las letras debe proceder lógicamente a la escritura de palabras y frases. Es conveniente poner atención especial a los números y fracciones, que constituyen parte esencial del acotado de un dibujo.
Rotulado a lápiz. El orden de los trazos y las dimensiones de las letras deben aprenderse practicando primeramente con el lápiz antes de ensayar con tinta.La mina debe afilarse de forma que se obtenga una larga punta cónica. La presión del lápiz sobre el papel debe ser lo más uniforme posible y es conveniente acostumbrarse a hacer rodar el lápiz entre los dedos cada tres o cuatro trazos, para conseguir una mayor uniformidad. El lápiz debe sostenerse en la mano con la fuerza mínima necesaria para controlar los trazos.


Rotulado a tinta. El término trazo simple significa que el grueso de los palos y ganchos de las letras es uniforme e igual al grueso del trazo de la pluma. La pluma de rotular, por tanto, debe hacer trazos uniformes del grueso adecuado al tamaño de la letra, en todas direcciones.

Mayúsculas verticales de trazos simple. Los trazos verticales se ejecutan de arriba a abajo y los horizontales de izquierda a derecha.
Los números. Requieren, especial atención. Nótese que su forma difiere bastante, como las de las letras, de los usados en la escritura normal.

Quebrados. Se hacen siempre con la línea de cociente horizontal. Los términos de la fracción tienen aproximadamente los dos tercios de la altura de los números enteros. Hay que dejar un pequeño espacio por encima y por debajo de la línea de quebrado.
Minúsculas verticales. La altura del cuerpo de unos dos tercios de las mayúsculas.

Mayúsculas inclinadas. Dos puntos hay que tener siempre presentes en este tipo de escritura: primero, conservar una inclinación uniforme en todas las letras y segundo, conseguir la forma correcta de las partes curvas de las letras redondeadas.


Las minúsculas inclinadas. Se acostumbran a utilizar en las notas aclaratorias por dar rapidez en la escritura y claridad en la lectura.Sus cuerpos tienen una altura de los dos tercios de las mayúsculas con los palos por arriba hasta la guía superior y los palos hacia abajo de la misma longitud.

“Las letras que constituyen una palabra no se ponen a igual a distancia unas a otras, sino que hay que procurar que sus separaciones relativas, o sea, las áreas de los espacios blancos entre ellas sean iguales, lo que produce la impresión de estar separadas uniformemente. Así, dos letras de trazos rectos estarán más distantes entre sí que otras dos redondeadas.”
Inclinación. La inclinación de las letras y números con respecto a la línea sobre la cual se trazan será 75º o 90º .

Pautas que debe observar una rotulación correcta

Las letras de cada párrafo deben ser de la misma altura, apoyarse sobre el renglón y mantener la misma inclinación.

Deben asimilarse a los modelos normalizados o propuestos más arriba.

Los espesores de los trazos deben ser uniformes. Para lograr estos puntos se deberán tener en cuenta las siguientes observaciones:


Líneas de guía. Trazar líneas de guía horizontales para utilizar como renglones y limitar la altura de letras mayúsculas, minúsculas y trazos por debajo del renglón. La separación entre líneas de guía horizontales se fijará de acuerdo a la altura de letras a dibujar y según indica la tabla I de la norma IRAM 4503. Las letras deben apoyarse sobre las líneas de guía y alcanzar la altura correspondiente. De esta forma se asegura un rótulo horizontal, no ondulante y letras de la misma altura.

Trazar líneas de guía verticales o inclinadas a 75º, según el tipo de letra a dibujar de modo que ayude a mantener la misma inclinación o verticalidad en todo el texto.Las líneas de guía deben ser apenas perceptibles para el dibujante. Serán apenas apreciables al mirar cuidadosamente el dibujo.

Utilizar lápiz duro y muy poca presión del lápiz sobre el papel. Debe quedar claro que estas líneas se deben diferenciar netamente de las líneas de trazado definitivo.

No utilizar los recuadros del formato o rótulos como renglones.

Tabla I

Altura de la letra mayúscula (h)	2,5	3,5	5	7	10	14	20
Espesor del A (1/14 h) Trazo (d) (1/10 h)	0,18 0,25	0,25 0,35	0,35 0,5	0,5 0,7	0,7 1	1 1,4	1,4 2

Tabla II

Características	Cola	Espesor
		“A”	“B”
Altura de la letra mayúscula	h	1     h	1     h
Altura de la letra minúscula	c	0,7  h	0,7  h
Distancia entre las letras, según el espacio disponible	a	0,14 h	0,2  h
Distancia entre renglones	b	1,6   h	1,6  h

 LA CALIGRAFIA

La Escritura puede ser un arte bella; y cuando este arte, además de realizar su fin, que es la expresión del pensamiento y demás fenómenos del espíritu por medio de signos gráficos, realiza el de manifestar la belleza, recibe el nombre especial de Caligrafía.
Entiéndese, pues, por Caligrafía el arte de representar con belleza los sonidos orales por medio de signos gráficos, o bien, la única bella arte gráfica de la palabra. Comparada la Caligrafía con otras artes bellas, se observa que por el medio material que usa y por su poder de representación, ocupa un puesto preeminente entre las artes plásticas, y tiene toda la excelencia de las artes de la palabra


La expresión del pensamiento por medio de signos gráficos es, como ya se ha dicho, el fin de la Escritura; pero este fin puede ser considerado como medio para otros fines remotos. En efecto, al escribir, nos proponemos transmitir un conocimiento a personas ausentes o a generaciones venideras. Además, el estudio y práctica de la Escritura, y principalmente de la Caligrafía, exige el ejercicio de varias facultades del alma como los sentidos externos, la imaginación, la memoria y la inteligencia.

Los elementos de la escritura son signos gráficos, y como tales ocupan lugar, tienen extensión, dimensiones y forma; su estudio, en este aspecto, debe fundarse, por tanto, en las Matemáticas, que son las ciencias de la cantidad, y muy particularmente en la Geometría, que es la ciencia de la extensión y de sus formas.
En efecto, la Geometría nos da medios para conocer la forma de las letras y demás signos de la Escritura, sirve de fundamento al análisis del trazado y a la construcción de la pauta; da ideas de las dimensiones de la producción escrita y de las de sus elementos, y sus verdades son la base del gran número de reglas caligráficas.

Las formas primitivas de la expresión escrita, usadas por el hombre, fueron las escrituras ideográficas y alfabéticas las cuales han tomado diferentes formas, que constituyen varias especies de esta clase de expresión gráfica. Entre ellas esta:

· La criptografía
· Letra magistral
· letra cursiva.
· Escritura vulgar y bella escritura.
· Letras de adorno
· letra ornamentada.


Aparte de las diferencias de signos usados en la escritura especial, de que ya se ha hecho mención, es posible estudiar otras varias clases de escritura, por el tiempo en que se produjeron, por el carácter del trazado y por la manera particular de producirlas.
Hay algunos caracteres de letra que no se prestan a ser modificados para tomar la forma de cursivos: tales son la letra gótica, la alemana y la itálica. Los caracteres que tienen estas condiciones se llaman letras de adorno.

NORMAS DIN-ASA

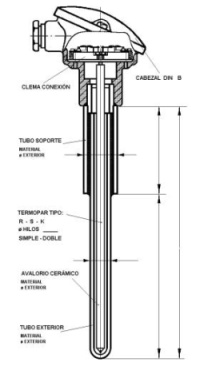

NORMAS DIN





Las normas DIN son los estándares técnicos para el aseguramento de la calidad en productos industriales y científicos en Alemania .

Las normas DÍN representan regulaciones que operan sobre el comercio , la industria , la ciencia e instituciones públicas respecrto el desarrollo de productos alemanes . DIN  es un acrómico de 'Deutsh Institt fur Normung' , o bien, ¨Instituto Alemán de normalizacion ¨ , que es una institución , con sede en berlín establecida en 1917 , que se ocupa de la normalizacion alemana .



Las normas DIN buscan corresponderse con el llamado “estado de la ciencia”, garantizando calidad y seguridad en la producción y consumo. En ocasiones, el regulamiento de las normas DIN influye sobre las regulaciones de otros organismos de normalización internacionales.

Las DIN pueden ser clasificadas como “fundamentales de tipo general” (normas de formatos, tipos de línea, rotulación y otras), “fundamentales de tipo técnico”(normas de caracteristicas de elementos y equipos mecánicos)“de materiales” (normas de calidad de materiales, designación, propiedades,composicion etc.)

Estas normas son clasificadas con diversos número y regulan todo tipo de aspectos de la vida económica y productiva en Alemania. Por ejemplo, la norma DIN 476 define los formatos y tamaños de papeles que deben ser adoptados oficialmente.



El uso de las normas DIN puede verse, por ejemplo, en la fabricación de herramientas. Un caso es el desarrollo de piezas como una llave, donde las DIN regulan los voltajes, tolerancias y más especificaciones respecto del producto final.



FORMATOS DE PAPEl

(IDO/DIN)



El formato de papel de dibujo de la serie-a se basa en los siguientes principios:







Si la proporción entre el lado mayor y menor es raíz de dos, cortando un formato en dos iguales esta proporción se conserva.
Si el formato A0 tiene una superficie de un metro cuadrado, tendremos:

Sabiendo el valor de a el calculo de b es inmediato:

Lo que podemos resumir como regla mnemotécnica que el formato DIN A0, tiene por medidas:

Dividiendo el lado mayor entre dos, obtendremos sucesivamente los distintos formatos A1, A2, A3, A4 ...





Tamaño	ancho	largo
DIN A0	84,1	118,9
DIN A1	59,4	84,1
DIN A2	42,0	59,4
DIN A3	29,7	42,0
DIN A4	21,0	29,7
DIN A5	14,8	21,0
Dimensiones en centímetros

El formato de papel DIN A4 es el más comúnmente usado.









La serie DIN A establece que todos los formatos deben ser:
• Semejantes.
• Medidos en milímetros.
• De forma rectangular.
• Y tal que su altura sea igual a su base multiplicada por la raíz de dos.
• DIN designa los trabajos de la comisión alemana de normas, relación de hoja de normas, contiene todas las normas existentes y los proyectos.
• En la industria se utiliza para trazar letras, números, la plantilla llamada normo grafo es una franja plástica con letras y números perforados que rigen las normas DIN16 y DIN17.
• DIN 16 es la letra inclinada normalizada.
• DIN17 es la letra vertical normalizada, es la más utilizada para rotular dibujo y dimensiones.
• Los formatos de serie DIN se pueden subdividir racionalmente así: A, O en dos formatos Airén cuatro formatos A; en ocho formatos A3; en dieciséis formatos A4. Esta subdivisión se identifica como doblez modular.







NORMAS ASA













El sistema americano utilizado en los estados unidos y en todos los paises bajo su influencia industrial, esta regido por la American Estandar Association (ASA).

Estos formatos tienen sus dimensiones en pulgadas.

Las tablas y los graficos se enumeran separadamente.la palabra figura para referirse a un grafico, es un anglicismo.si se emplen fotografias u otros materiales visuales tambien se numeran separadamente. cada tabla y cada grafico debe estar perfectamente rotulados, con un titulo descriptivo q acompañe al numero, en la parte superior.en las tablas no se deben emplear abreviaturas ni en los rotulos de fila ni en los de columna, salvo en casos especiales, como los nobres de algunas variables estadisticas. En la parte inferior se debe sitar la fuente de la tabla o grafico. Lo ideal es q las tablas y graficos resulten inteligibles y por si mismos, sin recurso al texto que se describe.

Toda tabla o grafico debe contar con al menos una alusion en el texto.normalmente la ilusion se presenta entre parentesis, idealmente, los graficos y tablas se emplazan despues de la primera alusion en el texto, o en el lugar conveniente mas cercano.lo recomendado según ASA es indicar el emplazamiento ideal de la tabla.

Las normas de estilo ASA son ampliamente utilizadas tanto en publicaciones academicas como en los requisitos que se exigen alos trabajos de los estudiantes en las universidades. Emplear algun tipo de norma es importante para evitar el plagio y para, en el futuro, ser capaz de escribir siguiendo los usos profesionales mas exigentes.





La escala ASA (American Standard Asociation) es igual a la escalaISO (International Standard Office) que es la que se está imponiendo internacionalmente. En la escala ASA cuando el número dobla su valor la sensibilidad de la película se duplica, o lo que es lo mismo, aumenta en un diafragma. Así, una película de 400 ASA tiene el doble de sensibilidad que uno de 200 ASA. Surgen durante la segunda guerra mundial para estandarizar y codificar los componentes y dispositivos eléctricos. A principios de los años 70 ASA cambió de nombre para pasar a llamarse ANSI. Hoy por hoy las normas norteamericanas no son ASA sino ANSI. ANSI sirvió de modelo para la confección de la sensibilidad ISO
